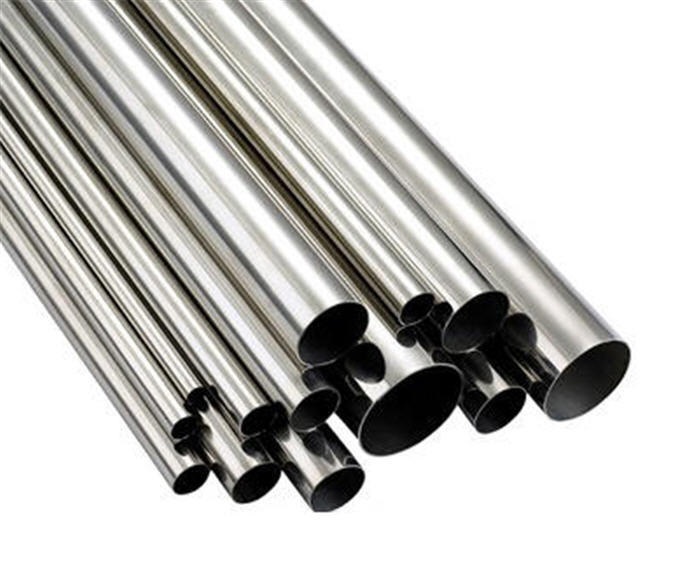

Таблица по максимальному давлению для нержавеющих электросварных труб
Таблица по максимальному давлению для нержавеющих электросварных труб
| Диаметр | Толщина | AISI 304-321,316Ti кг/см 2 | AISI 304L- 316L кг/см 2 | Диаметр | Толщина | AISI 304-321,316Ti кг/см 2 | AISI304L- 316L кг/см 2 |
|---|---|---|---|---|---|---|---|
| 15 | 1 | 116 | 96 | 60,3 | 3,2 | 92 | 77 |
| 16 | 1 | 109 | 90 | 60,3 | 3,6 | 104 | 86 |
| 16 | 1,5 | 163 | 135 | 70 | 1,5 | 37 | 31 |
| 17,2 | 1,65 | 167 | 139 | 70 | 2 | 50 | 41 |
| 17,2 | 2 | 203 | 168 | 76,1 | 1,65 | 38 | 31 |
| 18 | 1 | 97 | 80 | 76,1 | 2 | 46 | 38 |
| 18 | 1,5 | 145 | 120 | 76,1 | 2,6 | 60 | 49 |
| 19,05 | 1 | 91 | 76 | 76,1 | 2,9 | 66 | 55 |
| 19,05 | 1,25 | 114 | 95 | 76,1 | 3,2 | 73 | 61 |
| 19,05 | 1,65 | 151 | 125 | 76,1 | 3,6 | 82 | 68 |
| 20 | 1 | 87 | 72 | 83 | 1,5 | 31 | 26 |
| 20 | 1,5 | 131 | 108 | 84 | 2 | 41 | 34 |
| 21,3 | 1,65 | 135 | 112 | 88,9 | 1,65 | 32 | 27 |
| 21,3 | 2 | 164 | 136 | 88,9 | 2 | 39 | 33 |
| 21,3 | 2,6 | 213 | 176 | 88,9 | 2,6 | 51 | 42 |
| 22 | 1 | 79 | 66 | 88,9 | 2,9 | 57 | 47 |
| 22 | 1,5 | 119 | 99 | 88,9 | 3,2 | 63 | 52 |
| 25,4 | 1 | 69 | 57 | 88,9 | 3,6 | 71 | 59 |
| 25,4 | 1,25 | 86 | 71 | 88,9 | 4 | 78 | 65 |
| 25,4 | 1,65 | 113 | 94 | 101,6 | 1,65 | 28 | 23 |
| 26,9 | 1,65 | 107 | 89 | 101,6 | 2 | 34 | 28 |
| 26,9 | 2 | 130 | 107 | 101,6 | 3 | 51 | 43 |
| 26,9 | 2,6 | 168 | 140 | 103 | 1,5 | 25 | 21 |
| 28 | 1 | 62 | 52 | 104 | 2 | 34 | 28 |
| 28 | 1,5 | 93 | 77 | 114,3 | 1,65 | 25 | 21 |
| 30 | 1 | 58 | 48 | 114,3 | 2 | 30 | 25 |
| 30 | 1,5 | 87 | 72 | 114,3 | 2,6 | 40 | 33 |
| 32 | 1 | 54 | 45 | 114,3 | 2,9 | 44 | 37 |
| 32 | 1,5 | 82 | 68 | 114,3 | 3,2 | 49 | 40 |
| 33,7 | 1,65 | 85 | 71 | 114,3 | 3,6 | 55 | 46 |
| 33,7 | 2 | 103 | 86 | 114,3 | 4 | 61 | 51 |
| 33,7 | 2,9 | 150 | 124 | 129 | 2 | 27 | 22 |
| 33,7 | 3,2 | 165 | 137 | 139,7 | 2 | 25 | 21 |
| 34 | 1 | 51 | 43 | 139,7 | 2,6 | 32 | 27 |
| 34 | 1,5 | 77 | 64 | 139,7 | 3 | 37 | 31 |
| 38 | 1 | 46 | 38 | 139,7 | 4 | 50 | 41 |
| 38 | 1,5 | 69 | 57 | 154 | 2 | 23 | 19 |
| 40 | 1 | 44 | 36 | 156 | 3 | 34 | 28 |
| 40 | 1,5 | 66 | 54 | 168,3 | 2 | 21 | 17 |
| 42,4 | 1,65 | 68 | 56 | 168,3 | 2,6 | 27 | 22 |
| 42,4 | 2 | 82 | 68 | 168,3 | 3 | 31 | 26 |
| 42,4 | 2,6 | 107 | 89 | 168,3 | 3,6 | 37 | 31 |
| 42,4 | 2,9 | 119 | 99 | 168,3 | 4 | 41 | 34 |
| 42,4 | 3,2 | 132 | 109 | 204 | 2 | 17 | 14 |
| 44,5 | 1,5 | 59 | 49 | 205 | 2,5 | 21 | 18 |
| 44,5 | 2 | 78 | 65 | 206 | 3 | 25 | 21 |
| 48,3 | 1,65 | 60 | 49 | 219,1 | 2 | 16 | 13 |
| 48,3 | 2 | 72 | 60 | 219,1 | 2,6 | 21 | 17 |
| 48,3 | 2,6 | 94 | 78 | 219,1 | 3 | 24 | 20 |
| 48,3 | 2,9 | 105 | 87 | 219,1 | 3,6 | 29 | 24 |
| 48,3 | 3,2 | 115 | 96 | 219,1 | 4 | 32 | 26 |
| 50 | 1,5 | 52 | 43 | 254 | 2 | 14 | 11 |
| 50 | 2 | 70 | 58 | 256 | 3 | 20 | 17 |
| 53 | 1,5 | 49 | 41 | 273 | 2 | 13 | 11 |
| 54 | 2 | 65 | 54 | 273 | 2,6 | 17 | 14 |
| 60,3 | 1,65 | 48 | 40 | 273 | 3 | 19 | 16 |
| 60,3 | 2 | 58 | 48 | 273 | 3,6 | 23 | 19 |
| 60,3 | 2,6 | 75 | 62 | 273 | 4 | 26 | 21 |
| 60,3 | 2,9 | 84 | 69 |
Формула расчёта давления в стальных трубах
Расчётная формула максимально допустимого давления в электросварных трубах AISI 304 & 316
P – испытательное давление, бар
D – номинальный внешний диаметр, мм
T – номинальная толщина стенки, мм
Sx – значение условного предела текучести:
AISI 304 – 136,5 МПа
AISI 304L – 126 МПа
AISI 316 – 143,5 МПа
AISI 316L – 133 МПа
Расчет потерь давления в трубопроводе
Расчет потерь давления в трубопроводе является важным этапом проектирования и эксплуатации сантехнических систем. Рабочее давление в трубопроводе — это максимальное избыточное давление, при котором обеспечивается стабильный режим технологического процесса. При этом минимальные и максимальные значения давления, а также физико-химические свойства рабочей среды, играют ключевую роль в определении расстояния между насосами и их производственной мощности.
Правильный расчет потерь давления позволяет избежать проблем с эффективностью работы системы и продлить срок службы оборудования. Учитывая все параметры, можно оптимизировать работу насосов и обеспечить надежную подачу рабочей среды. Это знание поможет вам избежать ненужных затрат и повысить эффективность ваших сантехнических систем.
Зависимость давления от скорости
В трубопроводных системах существует важная взаимосвязь между давлением и скоростью воды, которая подробно объясняется физическим законом Бернулли. Согласно этому закону, при увеличении скорости течения воды давление в трубе снижается.
Не все сантехнические приборы способны функционировать при высоком давлении. Обычно их максимальное рабочее давление ограничено 5-6 атмосферами, что предотвращает износ и преждевременный выход из строя оборудования.
В центральных магистралях давление может достигать 15 атмосфер, что требует применения труб меньшего диаметра для снижения давления при подключении внутренних систем.
При уменьшении диаметра трубы скорость течения воды увеличивается, но давление при этом снижается. Поэтому, если вы сталкиваетесь с проблемой низкого давления, стоит рассмотреть возможность увеличения диаметра труб в вашей внутренней системе.
Эти знания помогут вам оптимизировать сантехнические системы и избежать проблем с давлением в будущем.
Нормы давления воды в трубопроводе по ГОСТу и СНиП
Водоснабжение определяется следующими нормативным актами:ГОСТ 356-80;
Постановление Правительства РФ №354;
СНиП2.04.02-84;
СНиП2.04.02-85.
Согласно с этими документами свободный напор в водопроводной сети на вводе в здание прямо зависит от его этажности, — для одноэтажных построек этот показатель соответствует 1 атмосфере, что соответствует 10-ти метрам напора воды.
В многоэтажных домах это значение увеличивается на 4 метра на каждый этаж здания. В ночное время входящее давление может быть снижено до отметки в 3 метра.
Давление холодной воды должно находиться в пределах от 0.3 до 6 атмосфер, горячей – от 0.3 до 4,5.
